3D-Geologie

Die Geologische 3D-Modellierung befasst sich mit der dreidimensionalen Darstellung des geologischen Untergrundes im Rahmen der geologischen Landesaufnahme und der geologischen Tiefenkartierung. Unter Anwendung moderner Software-Lösungen erfolgt hierbei die Zusammenführung vielfältiger Kartierungs- und Erkundungsergebnisse, Bohrungsdaten und geophysikalischen Ergebnissen zu konsistenten geometrischen Modellen in unterschiedlichen Detailgraden. Diese 3D-Modelle bieten gegenüber Kartendarstellungen den Vorteil, dass sie räumliche Beziehungen zwischen Eingangsdaten und Modelleinheiten besser abbilden und parametrisierbare Volumenmodelle, Karten, sowie themen- und anwendungsbezogene Profil- und Horizontalschnitte aus ihnen abgeleitet werden können.

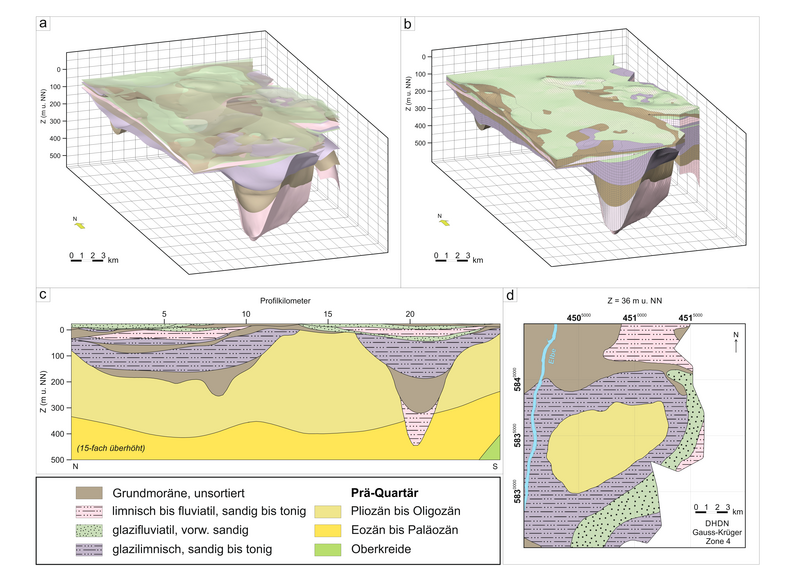

Die geologischen 3D-Modelle der Oberflächengeologie bilden die strukturellen, lithologischen und faziellen Ausbildungen des quartären Stockwerks ab. Sie basieren auf der Lithofazieskarte Quartär 1:50.000 (LKQ50) sowie einer Vielzahl qualitätsgeprüfter Bohrungen jüngeren Datums. Sie bilden detailliert die quartärgeologischen Ablagerungsverhältnisse ab.

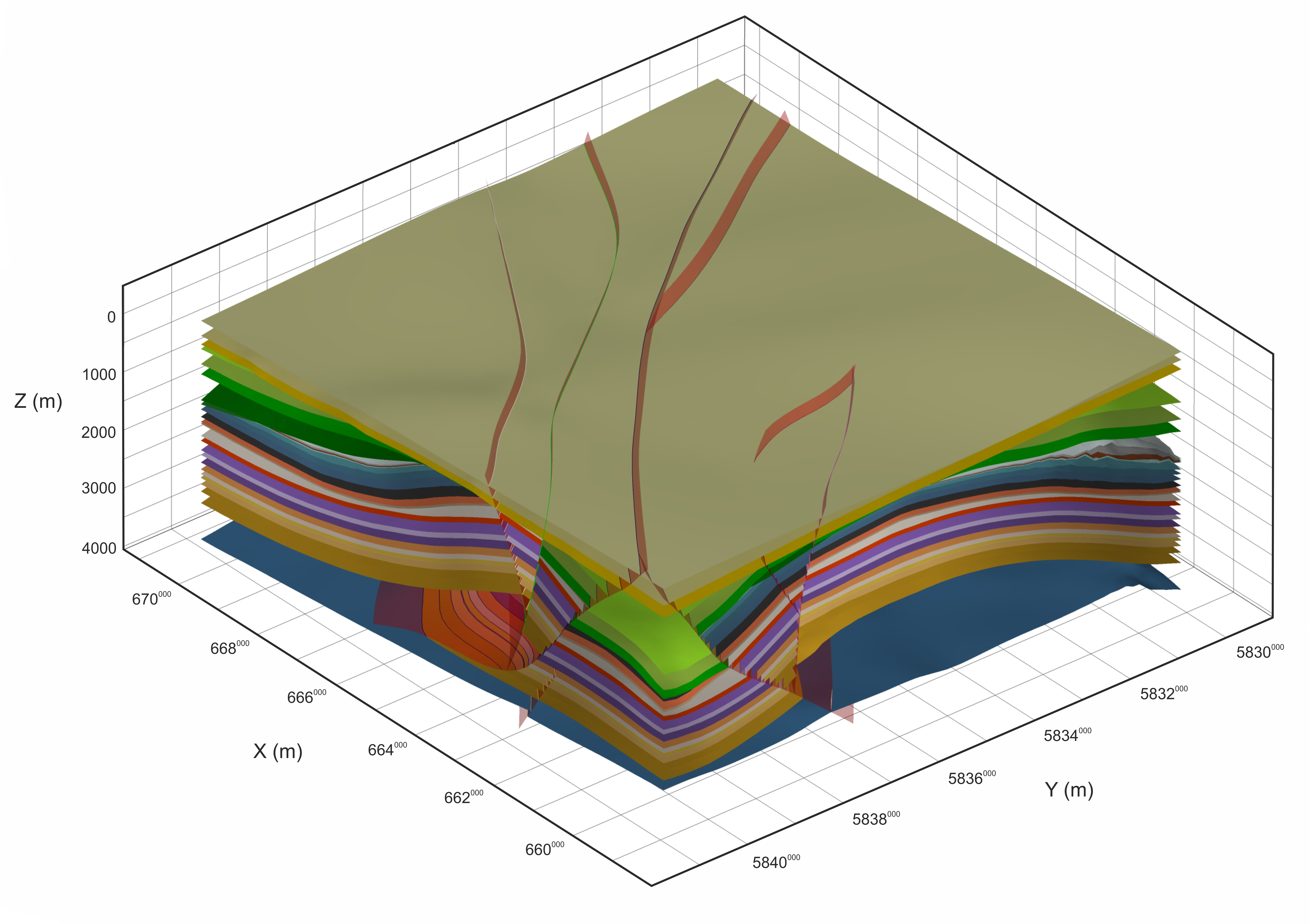

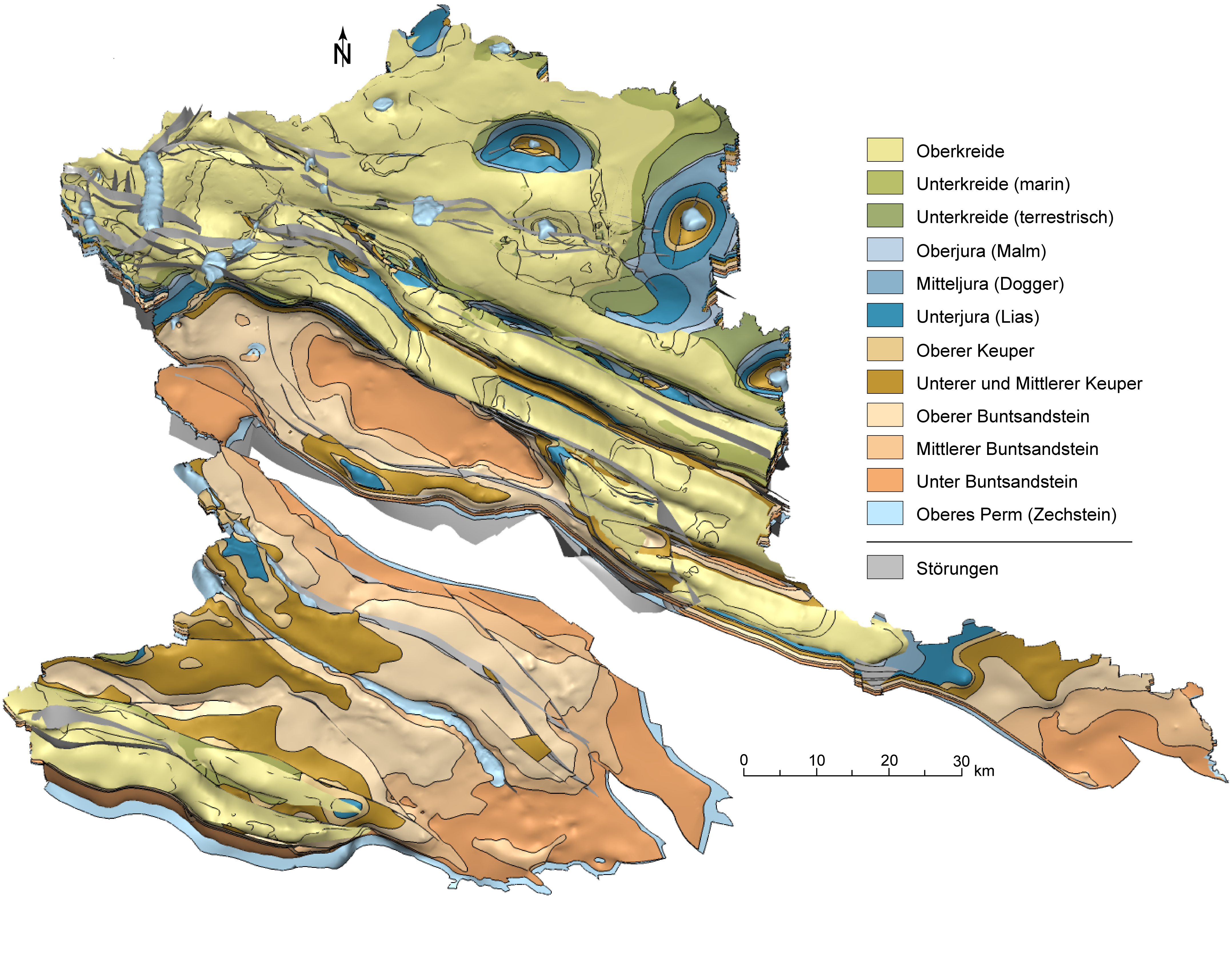

Die geologischen 3D-Modelle des Tafeldeckgebirges umfassen die stratigraphischen Einheiten des späten Perms (Zechstein) und des Mesozoikums. In einem Übersichtsdetailgrad liegen diese Modelle flächendeckend für die geologischen Räume Altmark, Subherzynes Becken und das südöstliche Harzvorland vor. Als 3D-Strukturmodelle bilden sie definierte stratigraphische Horizonte und Störungen als Flächen ab. Sie dienen als Grundlage für alle weiterführenden Modellierungen, Parametrisierungen und Detailmodelle zum Tafeldeckgebirge.

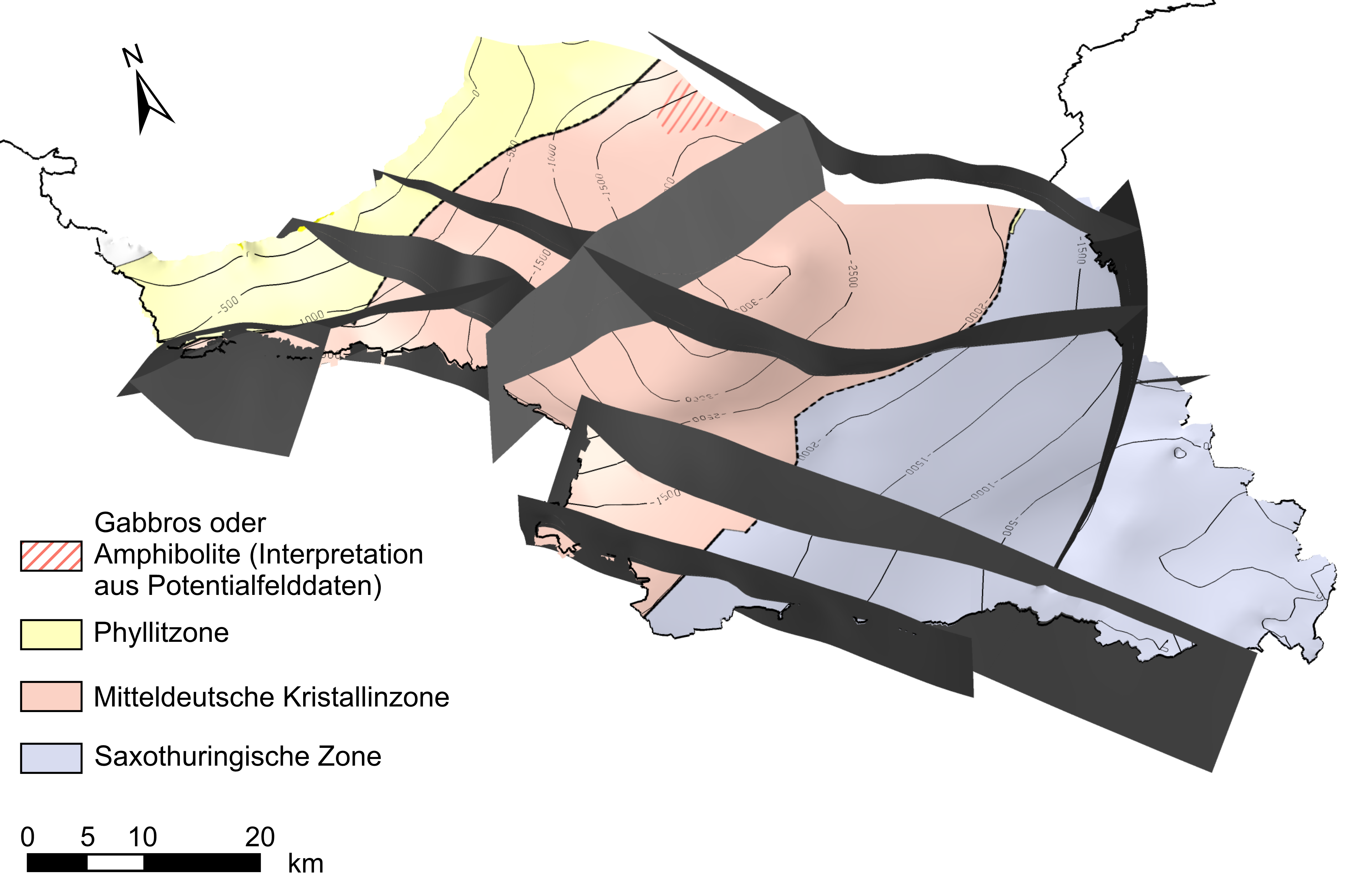

Die geologische 3D-Modellierung des Grundgebirges umfasst die stratigraphischen Einheiten, die älter als das Oberkarbon sind (älter als ca. 320 Millionen vor heute). Die Modellierung dieses geologischen Stockwerks, das sowohl oberflächennah zum Beispiel im Harz ausstreicht aber auch in Tiefen von mehreren Kilometern vorliegt ist sehr durch das Vorhandensein oder Fehlen von geologischen Informationen bei gleichzeitig hoher struktureller Komplexität limitiert. Auch ist die Tiefenerstreckung der Informationen innerhalb dieses Stockwerks oftmals gering, so dass in einem ersten Schritt die Modellierung der Grundgebirgsoberfläche und deren Parametrisierung mit stratigraphischen Informationen im Rahmen der Tiefenkartierung erfolgt.

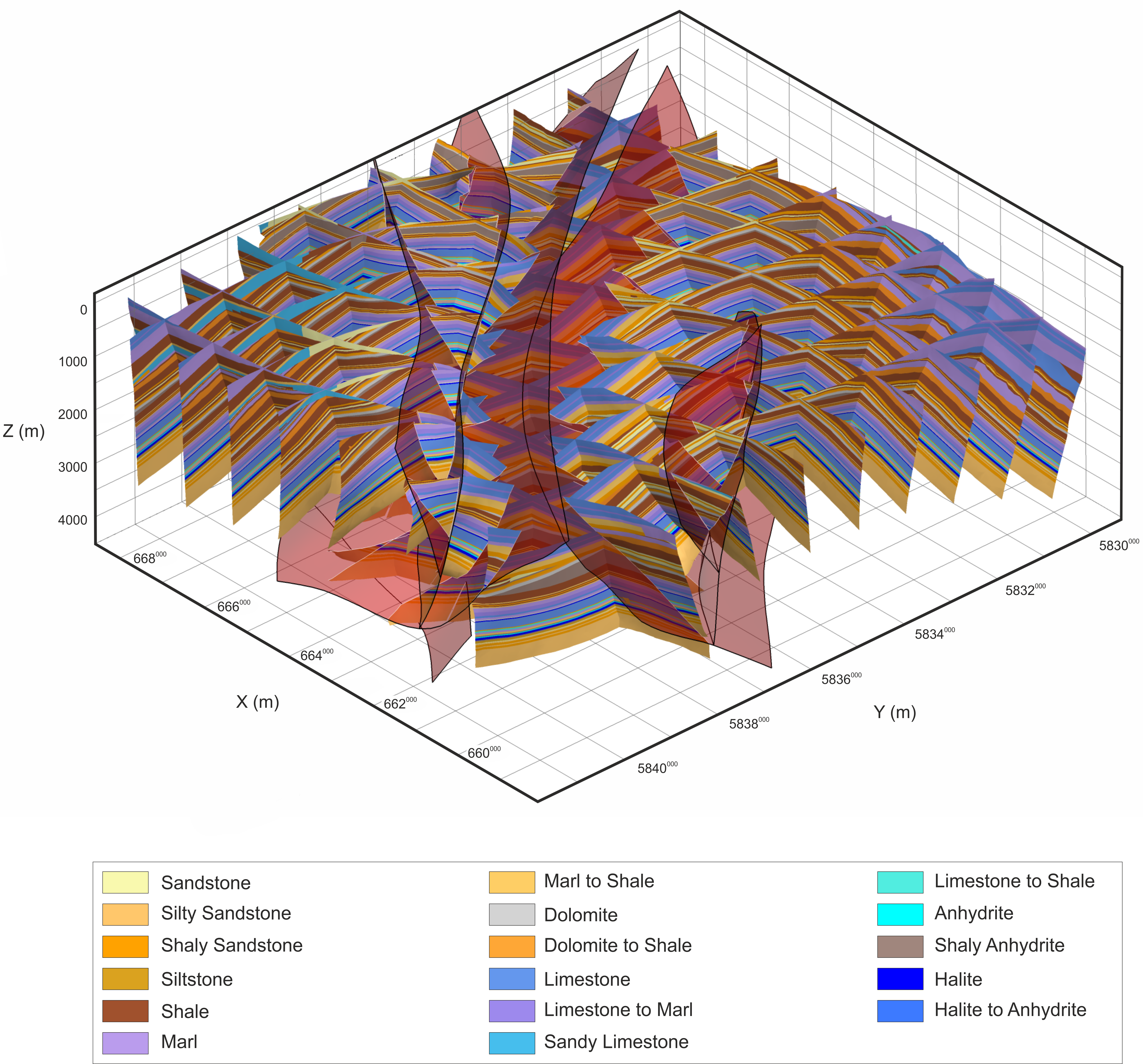

Geologische 3D-Modelle mit einem höheren Detailgrad liegen für die Strukturregionen Altmark und Subherzynes Becken blattschnittweise (gemäß der topographischen Karte im Maßstab 1 : 50.000) vor. Sie bilden die Grundlage für die Parametrisierung des Tafeldeckgebirges mit lithologischen und faziellen Informationen sowie der Temperaturverteilung im tieferen Untergrund.
