Bohrlochbergbau und Untergrundspeicher

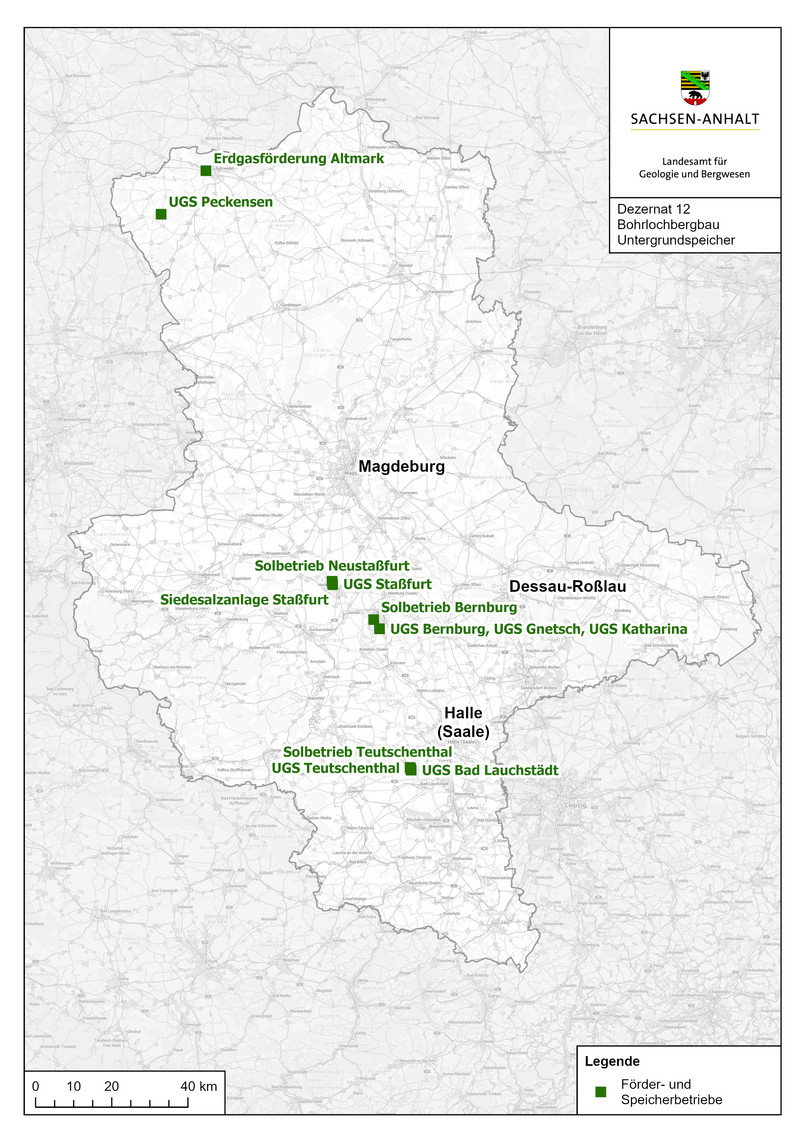

Die Abbildung zeigt die Kontur des Landes Sachsen-Anhalt. Darin ist die Lage der Betriebe des Bohrlochbergbaus eingezeichnet. — Übersicht über die Betriebe des Bohrlochbergbaus in Sachsen-Anhalt

Rohstoffgewinnung

Beim Bohrlochbergbau erfolgt die Erschließung der Lagerstätte und die Gewinnung des Rohstoffes durch Bohrungen.

Standorte von überregionaler Bedeutung dieses Bergbauzweiges sind das Erdgasförderfeld Altmark und die Salzkavernenfelder zur Gewinnung von Sole und zur Speicherung von Erdgas und anderen Produkten in Peckensen, Staßfurt, Bernburg, Teutschenthal/Bad Lauchstädt.

Das Foto zeigt auf einem im Vordergrund mit Betonplatten und im Hintergrund geschotterten Platz ein Bohrgerät. Das Bohrgerät hat die Gestalt eines hohen Turmes aus Metallstreben. An diesem Turm sind zwei Bündel von Bohrgestängen (das sind Stahlrohre) angelehnt, welche zum schnelleren Ein- und Ausbau bereits zu je zwei Stück zusammengeschraubt sind. Das Bohrgerüst ist zur Stabilisierung durch vier Stahlseile mit dem Borden fest verspannt. Im unteren Bereich des Bohrgerüstes befindet sich eine, mit einer Umrüstung versehene, Arbeitsplattform für die Bohrarbeiter. Auf der rechten Seite führt eine Treppe vom Boden bis zur Arbeitsplattform. Auf der Umrüstung der Arbeitsplattform sind die Firmenbezeichnung „MB Well Service“ und der Name des Bohrgerätes „Rig T45“ zu lesen. Aus der Mitte dieser Arbeitsplattform führt eine stählerne Rutsche zum Boden, an die sich eine Art langer stählerner „Tisch“ anschließt. Auf diesem ist der Bohrantrieb (Dreh-Kopf und Kelly-Stange) abgelegt. Links vor dem Bohrgerät steht ein roter Gabelstapler. Weiter im Hintergrund stehen mehrere rote ISO Container (geschlossene Metallcontainer oder Schiffscontainer). Auf einem hängt ein Windsack. Rechts neben dem Bohrturm sind weitere Bohrgestänge auf metallenen Böcken abgelegt. Im Hintergrund stehen zwei blaue Müllcontainer. Hinter dem Bohrplatz, getrennt durch einen Maschendrahtzaun, schließt sich ein Maisfeld an über das im Hintergrund ein Kiefernwald hervorschaut. — Workover Bohranlage bei der Verfüllung einer auflässigen Erdgasförderbohrung

Im Nordwesten von Sachsen-Anhalt befindet sich das Altmark-Erdgasfeld, die zweitgrößte Onshore-Erdgaslagerstätte Europas mit einem ursprünglichen Gesamtvolumen von ca. 265 Milliarden m³. Da seit 1969 aus mehr als 400 Bohrungen bereits ca. 80 % ausgefördert wurden, befindet sich die Lagerstätte mittlerweile in der Auslaufphase der Erdgasförderung.

Der Rückbau der Anlagen (Bohrungen, Sondenplätze, Schlammgruben) wird noch eine geraume Zeit in Anspruch nehmen.

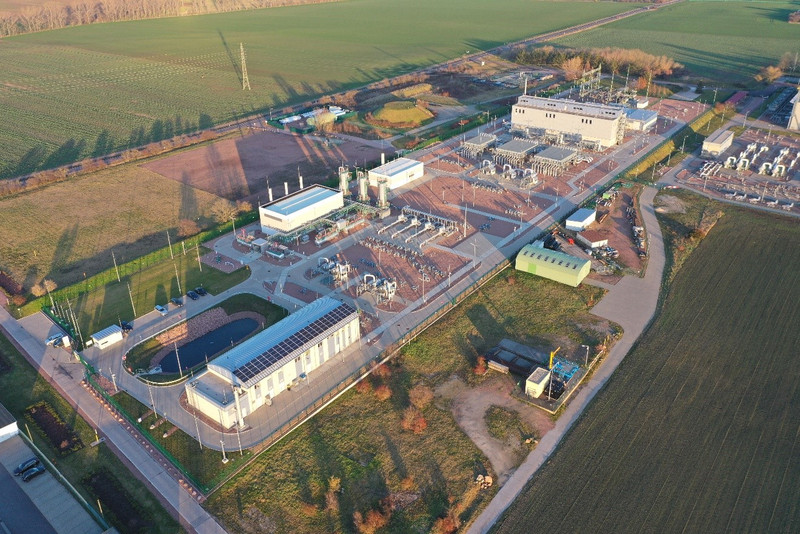

Das Foto zeigt aus einer schrägen Vogel-Perspektive die Gesamtübersicht über die Obertageanlagen eines Untergrundgasspeichers. Im Vordergrund ist eine große Halle zu sehen. Weiter befindet sich im linken Vordergrund ein Feuerwehrlöschteich. Im Mittelteil sind viele Rohrleitungen zu sehen, die teils parallele Leitungsbündel bilden und in Bögen aus und wieder in den Erdboden führen. Weiter sind teils aufrechtstehende Behälter und Industriehallen zu sehen. Im rechten hinteren Teil ist eine große Halle zu sehen an welche sich im Hintergrund elektrische Anlagen (ein Umspannwerk) anschließen, die an eine Hochspannungsleitung angeschlossen sind. — Übertägige Anlagen des Untergrundspeichers (UGS) Katharina

Bei der Solegewinnung wird die Sole hauptsächlich durch das Aussolen von Kavernen im Zechsteinsalz gewonnen. Die geförderte Sole wird weitgehend als Rohstoff für die chemische Industrie insbesondere in den beiden Sodawerken in Staßfurt und Bernburg sowie zur Chlorerzeugung für die Kunststoffherstellung in den Werken Schkopau und Bitterfeld genutzt.

Im Land Sachsen-Anhalt wird Sole auch zur balneologischen Anwendung in den Kurbetrieben Bad Salzelmen, Bad Dürrenberg und Bad Kösen sowie für Museumszwecke in Halle gefördert.

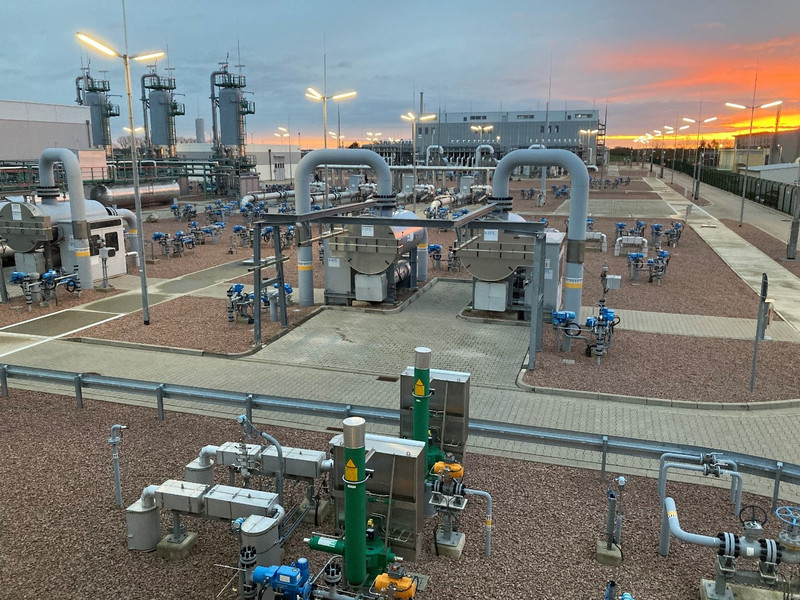

Das Foto zeigt eine Teilansicht der Obertageanlage eines Gasuntergrundspeichers. Der gesamte Platz ist geschottert und dazwischen sind die Fahrwege und Zugangswege gepflastert. Im Vordergrund sind Gasleitungen und Gasarmaturen zu sehen. Dahinter sowie im rechten Bildbereich verlaufen Fahrstraßen und Wege. Dahinter schließen sich liegende, zylindrische Behälter an, in die und aus denen Rohrleitungen führen, die in Bogenform in den Erdboden verlaufen. Im linken Hintergrund sind drei stehende zylindrische Behälter zu sehen. Im linken Bildrand sowie im Hintergrund hinter den Rohrleitungen sind große Industriehallen zu sehen. Ausgeleuchtet wird das Bild durch goldgelb leuchtende Wolken im Hintergrund sowie die eingeschalteten Laternen. — Übertägige Anlage eines Erdgas-Untergrundgasspeichers

Untergrundspeicherung

Im Anschluss an die Sole-Gewinnung wird der entstandene Kavernenhohlraum teilweise zur unterirdischen behälterlosen Speicherung vorbereitet und weitergenutzt. Sachsen-Anhalt verfügt dabei über ein bedeutendes Potential an Untergrundspeichern (UGS). Die fünf Kavernen-UGS (Peckensen, Staßfurt, Bernburg, Katharina und Bad Lauchstädt) sowie der Poren-UGS Bad Lauchstädt verfügen aktuell über ca. 4,5 Mrd. m³ Gesamt-Erdgasspeichervolumen mit ca. 3,4 Mrd. m³ Arbeitsgas. Zwei Kavernen-UGS in Bernburg und Teutschenthal werden zudem zur Speicherung von Flüssiggasen genutzt. Im Rahmen des Reallabors „Energiepark Bad Lauchstädt“ wird durch die Verbundnetz Gas AG ein Wasserstoff-UGS errichtet.

Über den Vollzug des Bundesberggesetzes (BBergG) und der Gashochdruckleitungsverordnung (GasHDrLtgV) arbeitet das LAGB aktiv mit an der Ausgestaltung der Energiewende, z. B. im Rahmen der Umnutzung bestehender Erdgasinfrastruktur auf Wasserstoff, die Neuerrichtung von Wasserstofftransportleitungen und Wasserstoff-UGS sowie die Prüfung von Bohrungen gemäß §127 BBergG (z. B. für Geothermie).
